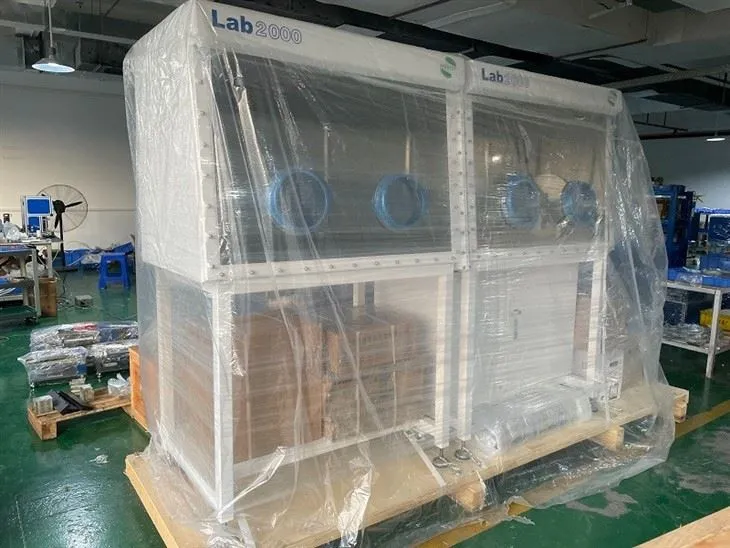

กล่องถุงมือพร้อมระบบฟอกแก๊ส

โครงสร้าง

โครงสร้างแบบรวม (ระบบ Purification System รวมอยู่ในกล่อง)

พาวเวอร์ซัพพลาย

110 - 220V AC, 50/60Hz, เฟสเดียว

กล่องถุงมือ กล่อง

วัสดุกล่อง : สแตนเลส 304 (ชนิด 304) หนา 3 มม

ขนาดกล่อง (ไม่รวมห้องใต้หลังคาและส่วนรองรับ): 2400 มม. (ยาว) x 750 มม. (กว้าง) x 900 มม. (สูง)

94.49 " x 29.5" x 35.4"

ความสูงรองรับกล่อง: 900 มม. (35.43 ")

ถาด

เค้าโครงมาตรฐาน

สองชั้นในกล่อง

ตัวเลือก/เพิ่ม: กล่องเครื่องมือหรืออื่นๆ

กล่องเครื่องมือต่างๆสามารถวางได้ตามความต้องการของผู้ใช้

หน้าต่างด้านหน้า

หน้าต่างปฏิบัติการดีไซน์เอียง, หน้าต่างด้านหน้ากระจกแกร่งนิรภัยแบบถอดได้, ความหนา 8 มม., ทนทานต่อการสึกหรอ, ทนต่อการกัดกร่อน, การส่งผ่านแสงที่ดี, วงแหวนซีลใช้วงแหวนซีล OMEGA หนา 3/8 นิ้ว

ตัวเลือก: เปิดหน้าต่าง

หน้าต่างด้านหน้าสามารถออกแบบให้เปิดแทนการยึดได้ เพื่อใส่แผงหน้าปัดได้หลากหลาย (ฟังก์ชั่นแบบกำหนดเอง)

สภาพแวดล้อมของกล่องภายใน

H2O <1 ppm (20°C/68 ℉, 1 atm)

O2 <1 ppm (20°C/68 ℉, 1 atm)

ห้องใต้หลังคา

วิธีการควบคุม: คู่มือ

การออกแบบ: ห้องใต้หลังคาทรงกลมสองห้อง

ขนาดห้องหลัก: Φ360มม. (Dia.) x 600 มม. (ความยาว) (ตำแหน่ง: ด้านขวาของกล่อง)

14.17 "(เส้นผ่านศูนย์กลาง) x 23.62" (L)

ขนาดห้องขนาดเล็ก: Φ150 มม. (เส้นผ่านศูนย์กลาง) x 300 มม. (ยาว) (ตำแหน่ง: ด้านขวาของกล่อง)

5.9 "(เส้นผ่านศูนย์กลาง) x11.8" (L)

ระดับสุญญากาศ:<=－0.1MPa(right side antechambers included main chamber and mini chamber, all of that are need vacuum and display. The vacuum pressure gauge brand is German WIKA.

ตัวเลือก/เพิ่มวิธีการควบคุมอัตโนมัติ

มันจะควบคุมห้องด้านหลังโดยอัตโนมัติตามการตั้งค่าเวลาและจำนวนครั้งของไอเสียและการเติมก๊าซ

ตัวเลือก/เพิ่ม: โหมดทำความร้อน

อุณหภูมิสูงสุด: 200 องศา / 392 ฟาเรนไฮต์

ความแม่นยำในการควบคุม: ± 2 องศา / ± 3.6 ฟาเรนไฮต์

ห้องหลักและห้องขนาดเล็กสามารถเพิ่มฟังก์ชั่นการทำความร้อนได้ (เมื่อเทียบกับห้องใต้หลังคามาตรฐานขนาดจะแตกต่างกันเล็กน้อย)

ก๊าซทำงานและก๊าซฟื้นฟู

แก๊สใช้งาน: N2, Ar, He และก๊าซเฉื่อยอื่น ๆ บริสุทธิ์สูง 99.999%

ก๊าซควบคุม: ก๊าซเฉื่อยบริสุทธิ์สูง 99.999%

ก๊าซฟื้นฟู: การผสมก๊าซของก๊าซใช้งานและ H2, ไฮโดรเจน (H2) ปริมาตรคิดเป็น 5-10%

หากระบบบริสุทธิ์มีฟังก์ชันกำจัดความชื้นเท่านั้น ก๊าซรีเจนเนอเรชั่นจะเหมือนกันกับแก๊สใช้งาน

ระบบฟอกแก๊ส

รวมระบบบำบัดก๊าซแบบคอลัมน์เดียว:

วัสดุกำจัดออกซิเจน BASF ของเยอรมัน วัสดุดูดซับความชื้นสูง US UOP กระบวนการฟื้นฟูของระบบการทำให้บริสุทธิ์คือการควบคุมอัตโนมัติและฟังก์ชันกำจัดความชื้นและออกซิเจนอัตโนมัติ

ความบริสุทธิ์ของก๊าซสามารถยั่งยืนและรักษาได้ในระยะยาว: H2O<1ppm, O2<1ppm.

ตัวเลือก: ระบบการทำให้บริสุทธิ์คอลัมน์คู่

(อันหนึ่งใช้งานอยู่และอีกอันคือสำรอง)

ทำไมต้องเลือกคอลัมน์ดวลบริสุทธิ์?

1 คอลัมน์บริสุทธิ์จะต้องสร้างใหม่หลังจากอิ่มตัวโดยการดูดซับออกซิเจนและความชื้น เวลาการฟื้นฟูคือ 16 ชั่วโมง หากไม่มีคอลัมน์ที่สงวนไว้ คอลัมน์นั้นอาจหยุดทำงาน (เราขอแนะนำระบบการทำให้บริสุทธิ์แบบคอลัมน์คู่ให้กับโรงงานหรือหน่วยอื่น ๆ ที่ต้องการกล่องถุงมือทำงานอย่างต่อเนื่อง)

2 ความจุบริสุทธิ์ของคอลัมน์บริสุทธิ์คู่มีค่าเป็นสองเท่าของคอลัมน์เดี่ยว

ระบบควบคุมแรงดัน

ความดันกล่องสามารถควบคุมได้อัตโนมัติด้วยหน้าจอสัมผัส PLC

ความแม่นยำในการควบคุม: ± 1Pa

สามารถควบคุมด้วยตนเองได้ด้วยสวิตช์เท้า

ระบบกรอง

ปลายทางเข้าและทางออกมีตัวกรองมาให้

ความแม่นยำของตัวกรองคือ: 0.3 mu m

พัดลมหมุนเวียนแบบปิด

พัดลมแปลงความถี่ความเร็วสูง อัตราการไหล 0-100ลบ.ม./ชม. การควบคุมไมโครโปรเซสเซอร์ อุปกรณ์สแตนเลสสำหรับการทดสอบแรงดัน

พร้อมอุปกรณ์ระบายความร้อนด้วยน้ำ (สามารถติดตั้งเครื่องทำน้ำเย็นและอุปกรณ์ทำความเย็นภายนอกได้)

ระบบควบคุม

หน้าจอสัมผัสสี SIEMENS (6 นิ้ว), ระบบควบคุม PLC, สามารถเปลี่ยนภาษาจีนและอังกฤษได้

เซ็นเซอร์ความดัน: -2500-2500หน้าจอสัมผัส Pa ความแม่นยำ±1Pa

การควบคุมความดัน: ควบคุมความดันกล่องให้อยู่ที่จุดตั้งค่าเดียว (สามารถกำหนดขอบเขตได้)

การวัด

เครื่องวัดความชื้น: แบรนด์ UK MICHELL, หน้าจอสัมผัส {{0}} ppm, ความแม่นยำ 0.1ppm

เครื่องวิเคราะห์ออกซิเจน: แบรนด์ Avcray ของสหรัฐอเมริกา, หน้าจอสัมผัส {{0}} ppm, ความแม่นยำ 0.1ppm

ปั๊มสุญญากาศ

แบรนด์อังกฤษ EDWARDS ความเร็วสูบ 8.4-12ลบ.ม./ชม. รุ่น: RV12

ความดันสูงมาก 2 x 10-3 mbar/1.5 x 10-3 Torr

หน้าแปลนทางเข้า NW25

หน้าแปลนทางออก NW25

ระดับเสียงรบกวน: 50 เฮิรตซ์ หรือ 48 เดซิเบลเอ

ถุงมือ

แบรนด์: US NORTH

วัสดุ: บิวทิล

รุ่นมาตรฐาน:8B1532

ระบบส่องสว่าง

พร้อมกับหลอดฟลูออเรสเซนต์ ยี่ห้อ: PHILIPS

ระบบกำจัดตัวทำละลาย

การดูดซับถ่านกัมมันต์ที่มีประสิทธิภาพสามารถกำจัดตัวทำละลายอินทรีย์ได้อย่างมีประสิทธิภาพ

ข้อต่อมาตรฐานอะไหล่ KF40

ออกแบบพิเศษให้ KF40 Joint สามารถนำน้ำเข้ากล่องได้

สามารถเชื่อมต่อกับอุปกรณ์อื่นๆ ได้ (ตู้เย็นอุณหภูมิต่ำ,

เครื่องเคลือบฟิล์ม, กล้องจุลทรรศน์, ระบบฟอกตัวทำละลาย, กับดักความเย็นอุณหภูมิต่ำ, เตาให้ความร้อน ฯลฯ)

ตู้เย็นอุณหภูมิต่ำ

กล้องจุลทรรศน์

ระบบการทำให้บริสุทธิ์ด้วยตัวทำละลาย

เครื่องเคลือบ

การเชื่อมต่อภายใน (ประตูเครื่องเคลือบหนึ่งประตูอยู่ภายในกล่องถุงมือ)

การเชื่อมต่อภายนอก

ขนาดอุปกรณ์และข้อกำหนดห้อง

ขนาดโดยรวม

3050มม.(ย) x 1000มม.(กว้าง) x 1950มม.(ส)

120.08" x39.37" x 76.77"

ขนาดห้อง

2200มม.(ย) x 1500มม.(กว้าง) x 2000มม.(ส)

133.86" x59" x 78.74"

ขนาดและน้ำหนักบรรจุภัณฑ์ไม้

3385มม.(ย) x 1145มม.(กว้าง) x 2300มม.(ส)

133.27" x 45" x 91" (5.8M3)

1,020 กก. (2,197 ปอนด์)

สังเกต

เมื่อแก๊สหมุนเวียนต้องแน่ใจว่าท่อของระบบหมุนเวียนชัดเจนและไม่สามารถปิดกั้นได้ (หากสีของไส้กรองเปลี่ยนจากสีขาวเป็นสีดำควรเปลี่ยนไส้กรองทันเวลา)

ไม่มีก๊าซกัดกร่อนในกล่องถุงมือ

จำเป็นต้องสร้างคอลัมน์ใหม่เมื่อตัวบ่งชี้ความชื้นและออกซิเจนไม่สามารถตอบสนองความต้องการในการทำงานได้

หากมีการปล่อยก๊าซที่มีฤทธิ์กัดกร่อนออกจากด้านในของกล่องเก็บของหน้ารถ (เช่น อิเล็กโทรไลต์ LiPF6) โปรดอย่าใช้ คุณต้องใส่ขวดที่เต็มไปด้วยซีลของเหลว

ปั๊มสุญญากาศจำเป็นต้องตรวจสอบระดับน้ำมันและบำรุงรักษาตามกำหนดเวลา
